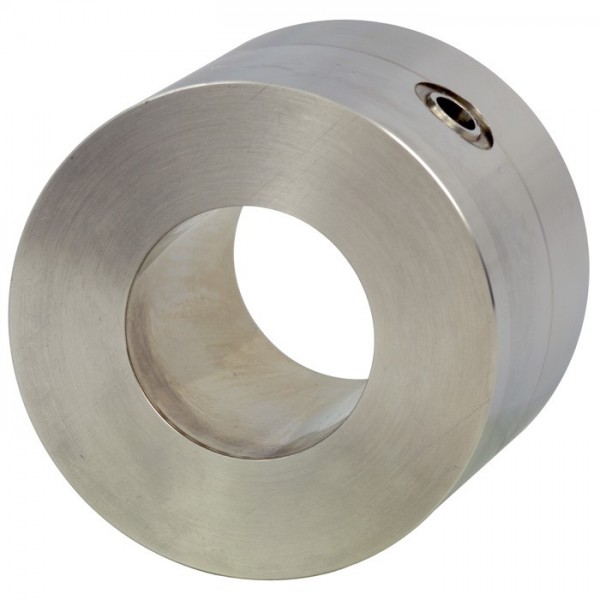

WIKA Model 981.10 Diyafram Seal - In-Line Flanşlı bağlantılar için, Hücre-Tipi (Cell-Type) (Sandviç)

Uygulamalar

Boru hatlarında doğrudan kalıcı kurulumlar için
Akıcı, saf ve agresif maddeler için
Kimyasal proses endüstrisi
Petrokimyasal endüstri
Diğer Özellikleri

Tamamen yuvarlak, köşe veya uç yoktur.
Avrupa Patent No. 0629846
İki flanş arasında doğrudan kurulum için
Geniş özel malzeme seçenekleri
Tanımı

Proses bağlantısı
EN 1092-1 / ASME B 16.5'e uygun olan flanşlar için
Nominal büyüklükler için çizimler ve tablolara bakınız.
Sızdırmazlık yüzeyleri, Form B1 veya ASME RF 125 ... 250 AA

Basınç Oranı
PN 6 ... 400 veya sınıf 150 ... 2500

Basınç aralıkları
Tercihen NS 63, 100, 160 basınç ölçerler ve basınç transmiterleri üzerine montajlanmalıdır, 0 ... 0.6'dan 0 ... 400 bar'a kadar ölçüm aralıkları

Gövde ve ıslak parça malzemeleri
Paslanmaz çelik (AISI 316L)

Ölçüm aleti bağlantısı
Basınç ölçer veya transmiter doğrudan kaynaklı, vidalı adaptörlü proses basınç transmiteri

Sistem dolum sıvısı
KN2, Silikon yağı

Seçenekler

Proses bağlantısı

EN 1092-1 Form B2 veya ASME B 16.5'e uygun olarak sızdırmazlık yüzeyleri RF 125 AA, 500AA, RFSF; EN 1092-1 oluk ve dil; projeksiyon ve yuva; ASME B 16.5 yay segman yuvası Form RJF (özel malzemelerle sınırlı, lütfen bilgi alınız).
Bölge 0 için onaylı alev tutucu

Ölçüm aleti bağlantısı

Kapiler, sipariş verirken lütfen kapiler uzunluğunu belirtiniz:
Soğutma kulesi (proses sıcaklığı >140 °C için)
Islak parça malzemeleri

Paslanmaz çelik 1.4435, 1.4541, 1.4571, 1.4462,
Monel 400, Hasteloy C276, Inconel 600, Incoloy 825, tantal, Hasteloy B2, C4, C22 ve Nikel
PFA kaplama
ECTFE (Halar®) kaplama
Kapiler

1 ve 15 m arasında özelleştirilebilir uzunluklar
Yumuşak polietilen veya PTFE zırh
