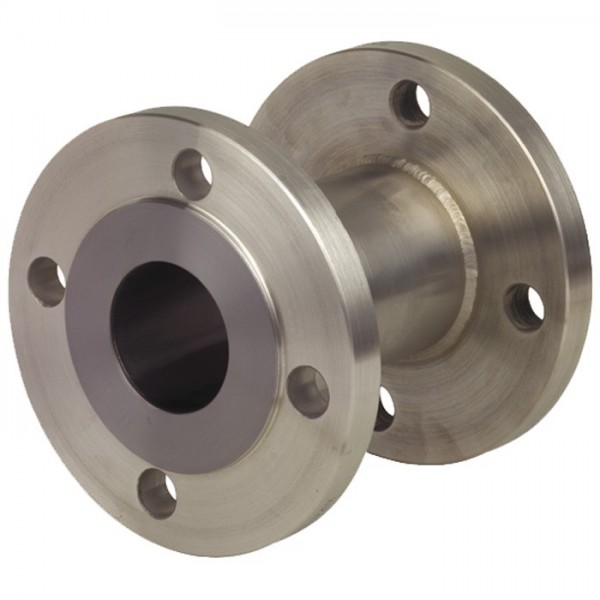

WIKA Model 981.27 Diyafram Seal - In-Line Flanş bağlantıları için, Flanş Tipi

Uygulamalar

Boru hatlarında doğrudan kalıcı kurulumlar için
Akıcı, saf ve agresif maddeler için
Kimyasal proses endüstrisi
Petrokimya endüstrisi
Diğer Özellikleri

Tamamen yuvarlak, köşe veya uç yoktur.
Avrupa Patent No. 0629846
İki flanş arasında doğrudan kurulum için
Geniş özel malzeme seçenekleri
Tanımı

Proses bağlantısı

EN 1092-1 / ASME B 16.5'e uygun olan flanşlar için DN 25, 40, 50, 80, 100 veya 1"″, 2"″, 3"″, 4"″
Nominal büyüklükler için çizimler ve tablolara bakınız (DN).
Sızdırmazlık yüzeyleri, Form B1 veya ASME RF 125 ... 250 AA
Basınç Oranı
PN 16/40 veya sınıf 150/300

Basınç aralıkları
Tercihen NS 63, 100, 160 basınç ölçerler ve basınç transmiterleri üzerine montajlanmalıdır, 0 ... 0.6'dan 0 ... 40 bar'a kadar ölçüm aralıkları

Gövde ve ıslak parça malzemeleri
Paslanmaz çelik (AISI 316L)

Ölçüm aleti bağlantısı
Basınç ölçer veya transmiter doğrudan kaynaklı, vidalı adaptörlü proses basınç transmiteri

Seçenekler

Proses bağlantısı

Daha çok nominal büyüklükler
İstek üzerine diğer flanş bağlantıları
EN 1092-1 form B2 veya ASME B 16.5'e uygun olarak sızdırmazlık yüzeyleri RF 125 AA, 500AA, RFSF; EN 1092-1 oluk ve dil; projeksiyon ve yuva; ASME B 16.5 yay segman yuvası Form RJF (özel malzemelerle sınırlı, lütfen bilgi alınız).
Bölge 0 için onaylı alev tutucu
Islak parça malzemeleri

Paslanmaz çelik 1.4571, 1.4435, 1.4541, Monel, Hasteloy B3, C4, C22, C276, tantal PFA kaplama maksimum +260 °C
ECTFE (Halar®) kaplama maksimum +150 °C

Ölçüm aleti bağlantısı

Kapiler, sipariş verirken lütfen kapiler uzunluğunu belirtiniz:
Soğutma kulesi (sıvı sıcaklığı >140 °C olduğunda doğrudan basınç ölçere montaj için)
Kapiler
1 ve 15 m arasında özelleştirilebilir uzunluklar
Yumuşak polietilen veya PTFE zırh
