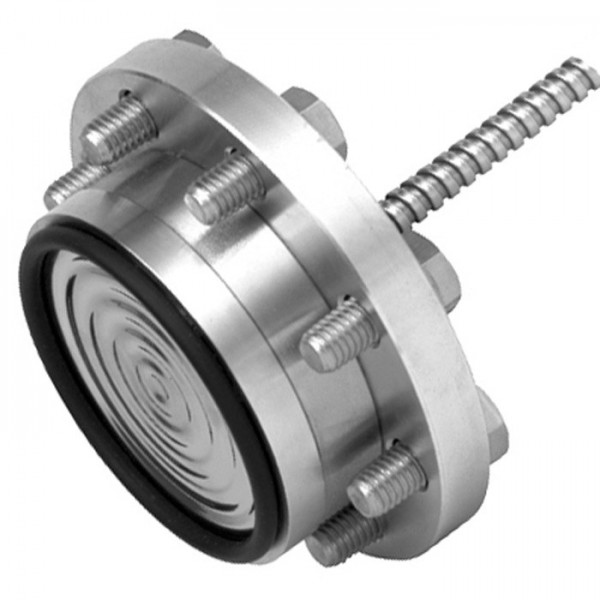

WIKA Model 990.15 Diyafram seal - Flanş proses bağlantı Blok Flanş veya Eyer Flanş için

Uygulamalar

Özel olarak blok flanş veya eyer flanş bağlantıları içindir ve Bourdon tüp basınç ölçerler ile birleştirilmek içindir.
Aşındırıcı, kirli, sıcak veya akıcı basınç maddeleri için uygundur.
Kimya ve petrokimya endüstrileri
Diğer Özellikleri

Flanşlar arasına sıkıştırmak için sızdırmazlık yüzeyli ve dahili diyaframlı tasarım
Blok veya eyer flanşı ile doğrudan vidalı bağlantı için proses bağlantısı
Diyafram seal blok veya eyer flanşı ile birlikte iyi uyumlu bir sistem oluşturur
Geniş özel malzeme seçenekleri
Tanımı

Basınç oranı
PN 100 veya 250 bar

Uygun basınç aralıkları
0 ... 0.6 bar'dan 0 ... 250 bar'a kadar

Gövde (proses bağlantısı)
Paslanmaz çelik 316L, aksiyel kaynaklı kapiler bağlantısı(adaptör G ½ dişi ile alet bağlantısı)

Diyafram
Paslanmaz çelik 316L, gövde ile kaynaklı
Etkin diyafram çapı dM = 52 mm

Sızdırmazlık halkası
FPM (Viton®) maksimum 200 °C

Montaj parçaları (proses bağlantı için)
Tutucu flanş, altı gen cıvatalar ve mesafe halkası: Paslanmaz çelik, maksimum 260 °C
