Detaylar

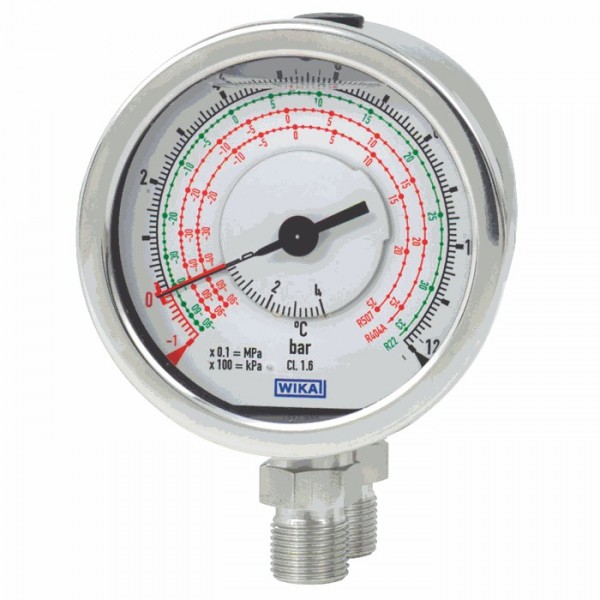

Modeller 732.18, 733.18

Bourdon tüp fark basınç ölçerler - Manometreler

Uygulamalar

Soğutma tesislerinde veya kompresörlerde fark basıncının veya uygulanan iki farklı basıncın ölçümü
Buhar basıncının ve meydana gelen buhar sıcaklığının eş zamanlı olarak ölçümü
Yüksek akışkan veya kristalize olmayan gazlı ve sıvı agresif maddeler için, ayrıca agresif ortamlar için

Diğer Özellikleri

Hareketli kadranlı fark basınç
Opsiyonlu olarak ikili ölçekli tasarım
Yüksek dinamik basınç darbeli veya titreşimli uygulamalarda damping için sıvı doldurulmuş kutu ve yoğunlaşan suyu engellemek için Model 733.18
Bütün genel soğutucular için ikili, üçlü veya dörtlü ölçekler olarak birleştirilmiş basınç ve sıcaklık aralıkları

Tanımı

Tasarım
İki bağımsız ölçüm sistemi, hat üzerinde paralel girişler

Mm olarak nominal büyüklük
80, 100

Doğruluk sınıfı
1.6

Ölçek aralıkları
0 ... 2.5’dan 0 ... 60 bar’a -1 ... 0 ... +25 bar
-1 ... 0 ... +12 bar -1 ... 0 ... +30 bar
-1 ... 0 ... +15 bar -1 ... 0 ... +35 bar
-1 ... 0 ... +16 bar -1 ... 0 ... +40 bar
İstek üzerine diğer ölçek aralıkları

Kaliteli bir okunabilirlik sağlamak için gösterilecek basınç farkı tam skala aralığının 1/6’sından daha az olmamalıdır.

Sipariş verirken lütfen her iki basıncı da belirtiniz:
a) Uygulanan maksimum toplam basınç,
b) Fark basıncı

Basınç limiti
Sabit: tam skala değeri
Dalgalanma: 0.9 x tam skala değeri
Kısa zaman: 1.3 x tam skala değeri

İzin verilen sıcaklık
Ortam: -0 … +60 °C
Ortalama: +100 °C maksimum

Sıcaklık etkisi
Ölçme sisteminin sıcaklığı referans sıcaklıktan (+20 °C) saptığı zaman: tam skala değerinin maksimum ±0.4 %/10 K.
