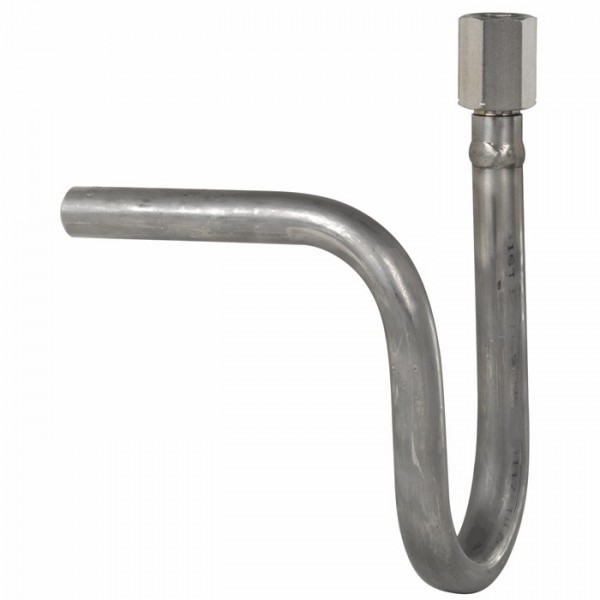

Wika Model 910.15 Basınç ölçüm aletleri için sifon resmi büyüt

Wika Model 910.15 Basınç ölçüm aletleri için sifon

» teklif listeme ekle

30 BU KATEGORİDEKİ DİĞER ÜRÜNLER

Model 910.15

Basınç ölçüm aletleri için sifon

Uygulamalar

  • Sifonlar basınç ölçüm aletlerini ortamdaki darbelerden ve aşırı ısınmadan korumaktadır.
  • Basınç ölçümünde sıvı, gaz ve buhar için soğutma elemanı
  • Basınç ölçüm aletinin basınç bağlantısına veya alt bölüme yerleştirilmiş kapatma aletine (kesme vanası veya valf) doğrudan montaj içindir.

Diğer Özellikleri

  • DIN 16282’ye veya endüstriyel standartlara uygun tasarımlar
  • 400 °C’ye kadar izin verilen sıcaklıklar
  • 160 bar’a kadar nominal basınçlar
  • Malzemeler: Çelik (1.0039, 1.0345) ve paslanmaz çelik (1.4571)

Tanımı

DIN 16282 uygunluğunda U-şekli, şekil B, şekil D ve trompet şekli proses tarafında basınç boşaltımı için bir kaynak bağlantısına ve alet tarafında bir vidalı bağlantıya sahiptir.

Standart endüstriyel versiyonlarda proses tarafında basınç boşaltımı için vidalı bağlantılar da mevcut bulunmaktadır.

U-şekli sifonlar yatay basınç boşaltımı için düşünülmüşlerdir; trompet şekli sifonlar dikey basınç boşaltımı için tasarlanmışlardır.

Sifon içerisinde sıcak maddelerin ölçüm aleti içerisine girmesini engelleyen kondensat toplanmaktadır. Sifonun basınç hattını devreye almadan önce soğutucu ayırıcı sıvı ile doldurulmasını tavsiye ederiz.

Opsiyonlar

  • Diğer bağlantı vidaları
  • Yüksek sıcaklıklar ve çalışma basınçları için özel boru
  • Malzeme: Monel
  • 1.4571 paslanmaz çelik, oksijen servisi için yağsız veya gressiz
  • 3.1 / 3.2 malzeme test sertifikaları
  • Basınç ölçüm aletleri için boru bağlantıları için veri sayfasına bakınız.
