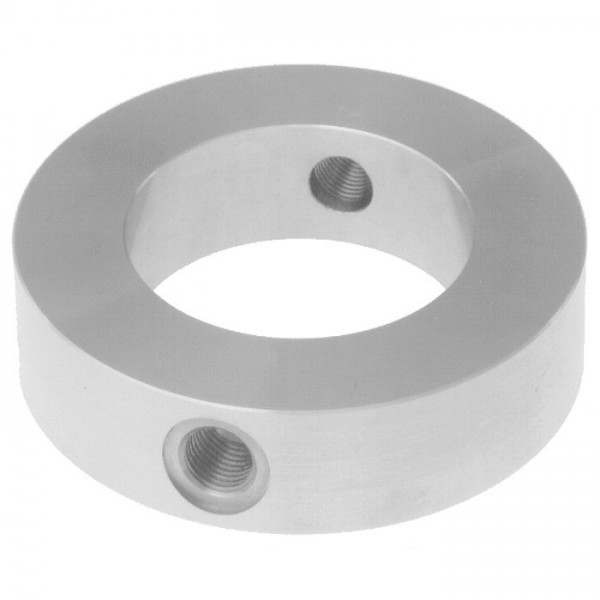

Wika Model 910.27 Diyafram seal - Aksesuarlar

30 BU KATEGORİDEKİ DİĞER ÜRÜNLER

Detaylar

Uygulamalar

Proses bağlantıda tortu ve tıkanma oluşmasını engellemek için flanş ve Model 990.27/28 hücre tasarımında diyafram seallar için
Yıkama halkası proses flanşı ile diyafram seal arasına sıkıştırılmalıdır.

Diğer Özellikleri

Diyafram önünde toplanan maddeler lateral yıkama sondaj delikleri vasıtasıyla çıkartılabilirler.
Basınç odası bu halkalar vasıtasıyla havalandırılabilir.
Birçok nominal genişlik ve şekil ilgili proses flanşa uyumu mümkün kılmaktadır.

Tanımı

Proses bağlantısı
EN 1092-1 ve ASME B 16.5
DN 50, 80, 100, 125 veya NSP 2", 3", 4", 5" uygunluğunda flanşlar için PN 16 ... 100 veya Sınıf 150 ... 600

Malzeme
Paslanmaz çelik 316L

Sızdırmazlık yüzeyleri
EN 1092-1’e uygun olarak form B1 veya
ASME B 16.5’e uygun olarak RF 125 ... 250 AA

Yıkama bağlantısı
½" NPT dişi (tapa vidaları olmadan)

Kurulum
Yıkama halkası standart sızdırmazlık elemanları kullanılarak proses flanşı ve diyafram seal arasına sıkıştırılabilir (seallar ayrı olarak sipariş edilmelidir).

Malzemeler

Paslanmaz çelikler 1.4571, 1.4404, 1.4435, 1.4541,´
Hasteloy B2, C4, C276; Monel 400, Nikel,
Titanyum (diğer malzemeler de mümkündür.)
EN 10 204 - 3.1 B uygunluğunda Kabul Sertifikası ile beraberdir.

Sızdırmazlık yüzeyleri
EN 1092-1’e uygun olarak form B2 veya ASME B 16.5’e uygun olarak RFSF, 500 AA, 125 AA
EN 1092-1’e uygun olarak form C (dil), form D (oluk)
ASME B 16.5’e uygun olarak RJF (Bilezik bağlantı yüzeyi)

Talep üzerine diğer sızdırmazlık yüzey şekilleri

Yıkama bağlantısı
G ½", G ¼", ¼" NPT dişi
½" NPT, G ½ B, G ¼ B, ¼" NPT erkek
Tapa vidaları ile beraber, paslanmaz çelik 316L malzeme
