Elimko E-3M/F Serisi 3 Yollu Manifold Bloğu

TANIMI

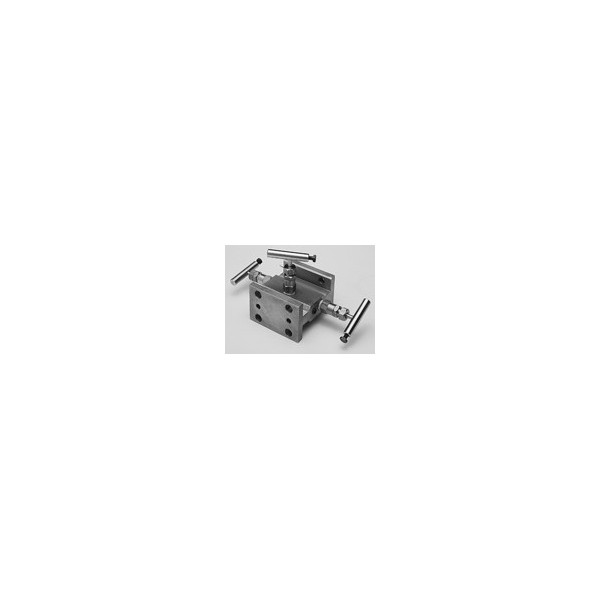

Manifold bloğu, fark basınç transmitterlerinin flanşlı yüzlerine doğrudan bağlantı yapılmak üzere, dizayn edilmiş 3 yollu bir vanadır.

Girişçıkış bağlantı eksen mesafeleri, 54 mm. olan manifold; iki adet proses bağlantı vanası ve bir dengeleme vanasının monte edildiği gövdeden oluşmaktadır.

Elimko manifold bloğu, çift flanşlı olup, bir tarafına fark basınç transmitteri, diğer tarafına ise iki vidalı flanş adaptörü bağlanır. Bu adaptör ile 1/2? boru hattı irtibatı sağlanır.

Vanaların kenarlarında mevcut kilitleme pimleri, vanaların açılış ve kapanış sırasında oluşacak dönmeleri önler.

3-yollu manifold?da yüksek ve alçak basınç hatları arasındaki sızdırmazlık, metal-metal nokta temasıyla, vanaların hareketli parçalarındaki sızdırmazlık ise teflon yatak ile sağlanmıştır.

Manifold gövdesi karbon çeliği, vanalar ise paslanmaz çelik malzemeden işlenmiştir.

Drenaj, ventilasyon ve kalibrasyon amacıyla yanlarda iki adet M8 set screw bulunmaktadır.
