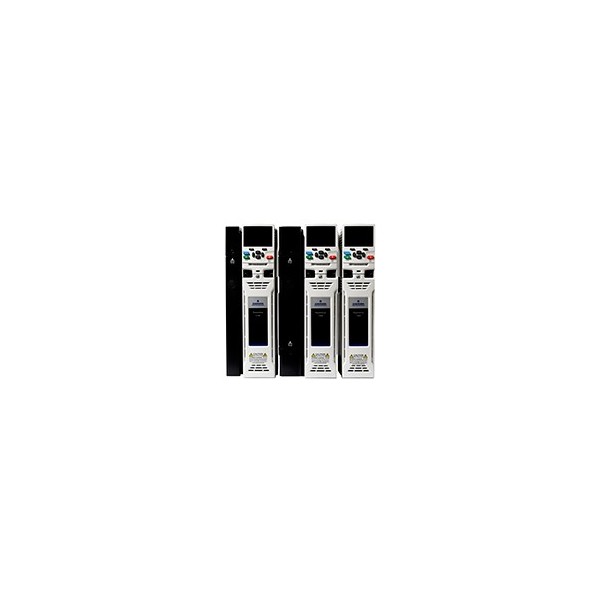

EMERSON CONTROL TECHNIQUES ​Powerdrive F300

1,1 kW – 2,8 MW (1,5 - 4,200 hp)
200 V / 400 V / 575 V / 690 V

Powerdrive F300, piyasadaki tüm AC asenkron motorları ve sensörsüz sabit mıknatıslı motorları kontrol etmek üzere tasarlanmıştır. Powerdrive F300 ve LSRPM sabit mıknatıslı motor ihtiva eden Dyneo® ürün paketimiz ile daha yüksek performans ve enerji verimliliği elde edilebilir.

Esnek işlevsellik, kaynaklarda tasarruf

Panoya montaj seçeneklerinde esneklik ve I/O (Giriş/Çıkış) ve endüstriyel haberleşme ağları iletişimi ihtiva eden işlevsellik
F300 sürücüsü panoya montaj, sistemlere entegrasyon ve temiz ortamlarda duvara montaj uygulamalarında esnek bir çözüm sağlar. Otomasyon merkezleri, müşteri gereksinimlerinin karşılandığı ısmarlama üretilen pano çözümleri sağlar.
Fan, pompa ve kompresör uygulamalarına yönelik kapsamlı tümleşik sürücü programlama seçeneği
Tümleşik PLC, hiçbir ilave maliyet gerektirmeksizin kapsamlı IEC 61131-3 uyumlu programlama işlevselliği sağlar
Yüksek enerji verimliliği
Uygun motor ve sürücü kombinasyonları ile sınıf lideri enerji verimliliği
AC asenkron motorlar ve Yüksek Verimli IE4 PM/ Super Nema Premium Motorlar yardımıyla geçerli EC enerji verimliliği yönetmeliklerine tam uyum sağlar.
Kolay ve hızlı tasarım, montaj ve devreye alma

Kolay ve daha ekonomik montaja imkan sağlayan daha küçük sürücü boyutları
Programlama yazılımı hızlı, açık kod geliştirme sağlarken, sürücü arayüzü ve PC araçları hızlı, basit sürücü devreye alma, arıza teşhisi ve bakım imkanı sağlar
Zorlu akış kontrolü seviyelerine hızla erişim sağlayabilen, havalandırma, pompalama ve sıkıştırma uygulama ihtiyaçları için esnek geniş motor kontrol işlevi ile donatılmıştır
Bileşen bağlanabilirliğini artıran kapsamlı G/Ç (Giriş/Çıkış) seçeneği
Birden fazla endüstriyel haberleşme ağı desteği
Fan, pompa ve kompresör enerji ihtiyacına uygun 1,1kW - 2,8MW arasında değişen geniş güç seçeneği
PC Araçları ile birlikte fan ve pompa makroları, akış performansına hızlı ve basit erişim imkanı sağlar
Anti-sonlandırma ve kullanıcı ölçeklendirme özelliği bulunan iki PID Kontrolörü akışa özel işlevsellik sağlar
've', 'veya', 'evirme', 'ikili toplam' ve 'saat' dahil olmak üzere lojik fonksiyonlarına kolay menü kurulumu üzerinden erişim sağlanabilir
Standart seçenekte KI-HOA Keypad RTC üzerinde gerçek zamanlı saat bulunur
S-ramp yavaşlatma özelliği ile su darbesi kontrolü
Dönen motoru yakalama
Tümleşik Yangın Modu, yangın durumunda dumanın çıkarılması için 'reaktif bakıma' imkan sağlar
Düşük yük durumu izleme özelliği ve kırık kemer ve kuru pompa algılama için histerezis
Esnek G/Ç aralığı

Pompalama, havalandırma ve sıkıştırma uygulaması gerekliliklerine özel G/Ç (Giriş/Çıkış) bağlantıları
2 analog giriş, 2 analog çıkış, 3 dijital giriş,
3 yapılandırılabilir dijital çıkış, 2 Form-C röle çıkışı,
1 Güvenli Moment Kapama girişi
Güvenli Moment Kapama

Güvenli Moment Kapama fonksiyonu kontaktöre olan ihtiyacı ortadan kaldırabilir ve makineye güvenli erişim için sistemin tamamen kapanmasını engelleyebilir
Harmonikler ve sürücü uygunluğu

Düşük harmonik emisyonlar ve yüksek uygunluk seviyeleri sağlar.

Önemli veriler

1,1 kW – 2,8 MW (1,5 - 4,200 hp)
Besleme fazları: 3 faz
Standart özellikler
Akıl:
Tümleşik PLC
Tümleşik iletişim:

RS485
Güvenlik:

1 Güvenli Moment Kapama (STO) terminali
SIL3/PLe uyumlu
Tuş takımı:
Standart olarak Hand-Off-Auto (Manuel/Kapalı/Otomatik) kontrol tuş takımı
Opsiyon yuvaları:
3
Aşağıdakilerle parametre klonlama:

Bilgisayar araçları
Smartcard
SD kart

GERILIM DEĞERLERI
100 V (100 V - 120 V ± %10)

200 V (200 V - 240 V ± %10) ✓
400 V (380 V - 480 V ± %10) ✓
575 V (500 V - 575 V ± %10) ✓
690 V (500 V - 690 V ± %10) ✓

KONTROL MODU
Açık çevrim vektör veya V/Hz asenkron motor kontrolü
✓
Asenkron motorlar için açık çevrim Rotor Akı Kontrolü (RFC-A) ✓
Açık çevrim sabit mıknatıslı motor kontrolü (RFC-S)
✓

TEKLİ SÜRÜCÜLER:

GÖVDE BOYU BOYUTLAR (Y X G X D) AĞIRLIK KG (LB)
mm inç kg lb
3 382 x 83 x 200 15,0 x 3,3 x 7,9 4,5 Maks. 9,9 Maks.
4
391 x 124 x 200
15,4 x 4,9 x 7,9 6,5 14,3
5 391 x 143 x 200 15,4 x 5,6 x 7,6 7,4 16,3
6 391 x 210 x 227 15,4 x 8,3 x 8,9 14 30,9
7 557 x 270 x 280 21,9 x 10,6 x 11,0 28 61,7
8 803 x 310 x 290 31,6 x 12,2 x 11,4 50 110,2
9A 1108 x 310 x 290 43,6 x 12,2 x 11,4 66,5 146,6
9E† 1069 x 310 x 290 42,1 x 12,2 x 11,4 46 101,4
10E† 1069 x 310 x 290 42,1 x 12,2 x 11,4 46 101,4
† Dahili hat şok bobini dahil değildir

MODÜLER SÜRÜCÜLER:

GÖVDE BOYU BOYUTLAR (Y X G X D)
mm inç
EVİRİCİ
9D† 773 x 310 x 290 30,4 x 12,2 x 11,4
10D† 773 x 310 x 290 30,4 x 12,2 x 11,4
DOĞRULTUCU
10D† 6 darbeli
355 x 310 x 290 6 darbeli
15,8 x 12,2 x 11,4
† Dahili hat şok bobini dahil değildir
