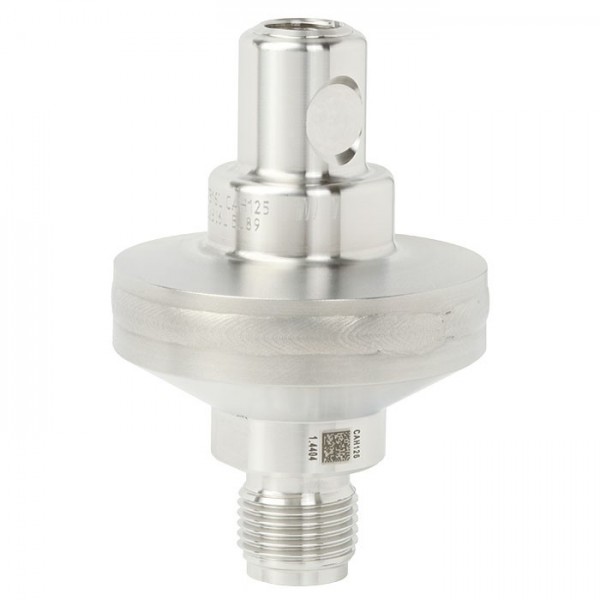

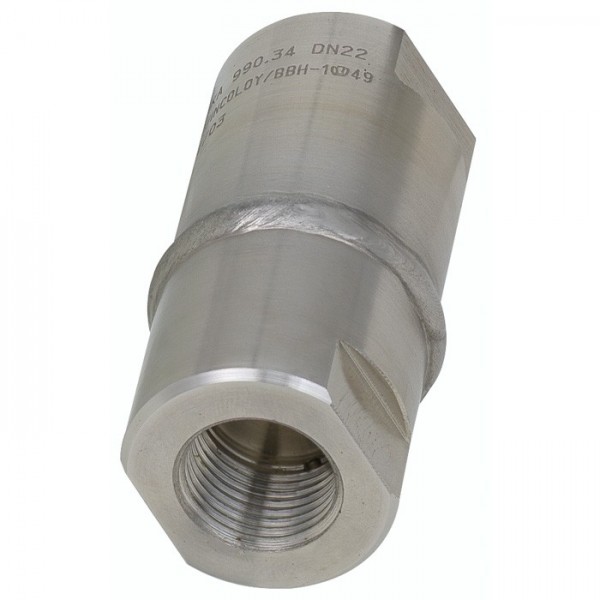

WIKA Model 990.34 Diyafram Sealler - Vidalı proses bağlantı Kaynaklı Tasarım

Uygulamalar

Aşındırıcı, kirli veya sıcak basınç maddeleri için uygundur.
Kimyasal proses endüstrisi
Petrokimya endüstrisi
Su arıtma
Diğer Özellikleri

Tamamen kaynaklı yapı
Geniş malzeme seçimi
Yüksek basınç aralıkları için uygundur.
Tanımı

Basınç aralıkları ve diyafram çapı
Maksimum basınç aralığı etkin diyafram çapına (Mb) ve proses sıcaklığına (burada maksimum +50 °C) bağlıdır.

Mb 22 mm: 0 ... 1000 bar
Mb 29 mm: 0 ... 600 bar
Mb 40 mm: 0 ... 400 bar
Mb 52 mm: 0 ... 160 bar

Ayrıca veri sayfasındaki basınç-sıcaklık oranı şemasına bakınız.

Proses bağlantı vidası

G ½ B (erkek), G ¼ B (erkek) EN 837-1'e benzer şekilde, merkezleme spigotsuz
Vida G ½, G ¼ (dişi)
Vida ½ NPT, ¼ NPT (erkek)
Vida ½ NPT, ¼ NPT (dişi)
Diğerleri için danışınız.
