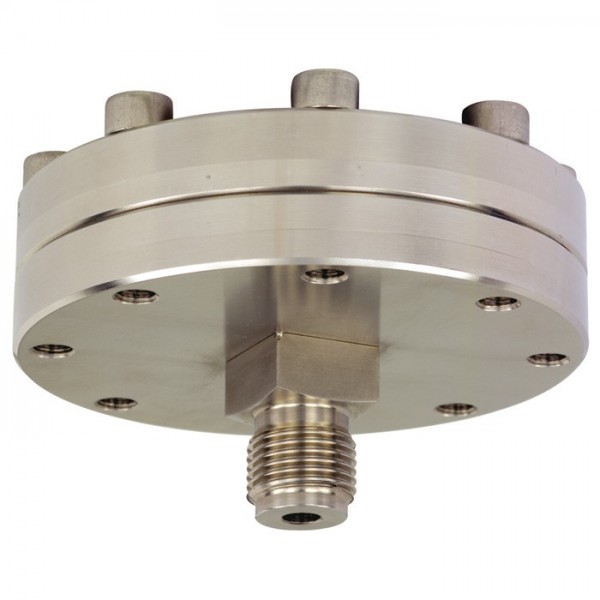

WIKA Model 990.40 Diyafram seal - Dişli bağlantı Vidalı tasarım, geniş çalışma oylumu

Uygulamalar

Düşük basınçlar için ölçüm aletleri ve fark basınç ölçüm aletleri ile birleştirmek (doğrudan, soğutma elemanı veya kapiler vasıtasıyla montaj) içindir.
Agresif, kirli veya sıcak maddeler için
Filtre izleme
Seviye ölçümleri
Diğer Özellikleri

Geniş çalışma oylumuna sahip dâhili diyafram
Özel maddeler mevcuttur.
Geniş diyafram çapı nedeniyle düşük sıcaklık hatası (düşük ölçüm aralıklarının gerçekleştirilmesi mümkündür).
Geniş çalışma oylumu sayesinde kapsamlı sıcaklık uygulama aralıkları
Dâhili yıkama bağlantıları (opsiyonlu)
Tanımı

Proses bağlantısı
Vida

Nominal basınç
Diyafram Ø 89 mm ile PN 100

Basınç aralıkları
Maksimum 0 ... 100 bar

Üst gövde
Paslanmaz çelik 316L

Diyafram
Paslanmaz çelik 316L, üst gövde ile kaynaklı

Sızdırmazlık
PTFE (maksimum 260 °C'ye kadar)

Alt gövde (proses bağlantı)
Paslanmaz çelik 316L,
G ½, ½ NPT (dişi)
G ½ B, ½ NPT veya M20 x 1.5 (erkek)

Vidalar
Paslanmaz çelik 1.4571

Ölçüm aleti bağlantısı
Doğrudan montaj (kaynaklı bağlantı)
