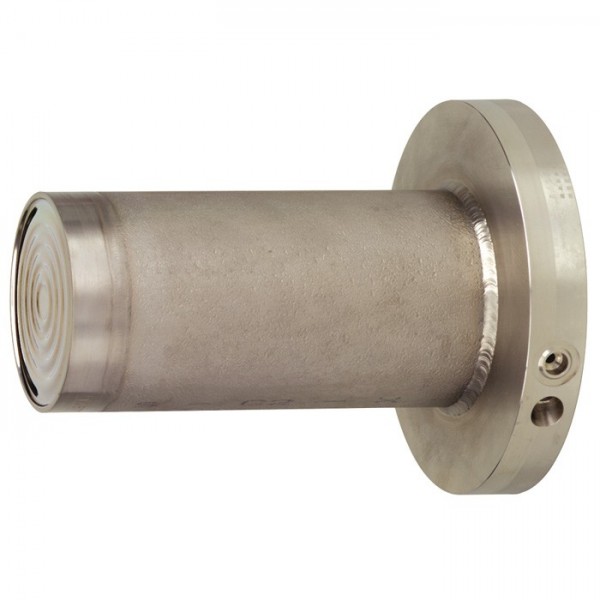

WIKA Model 990.35 Diyafram seal - Flanş proses bağlantı Genişletilmiş diyaframlı Hücre-Tipi (Cell-Type) (Sandviç) Seal

Uygulamalar

Kimya proses endüstrisi
Petrokimya endüstrisi
Aşındırıcı, yüksek akışkan, kristalize veya sıcak basınç maddeleri için uygundur.
Kalın duvarlı veya izole edilmişi tanklar ve boru hatları için
Yüksek basınç uygulamaları
Diğer Özellikleri

Konturlu diyafram yataklı kaynaklı genişletilmiş diyaframlı sandviç flanş (hücre)
Bütün standart boyutlarda ve nominal açılarda mevcuttur.
Bütün ıslak parçalar seçilen özel malzemelerdendir.
Tanımı

Proses bağlantı
Flanşlar EN 1092-1'e uygun olarak DN 50, 80, 100, 125, sızdırmazlık yüzey ASME B 16.5'e uygun olarak form B1 veya NPS 2", 3", 4", 5", RF 125 ... 250 AA

Montaj için ilave bir kör flanşa ihtiyaç duyulur. (Teslimat kapsamında değildir.)

Basınç oranı
Tabloya bakınız (arka yüz)

Basınç aralıkları
25 mbar ve diyafram boyutuna ve proses şartlarına bağlı olarak daha fazlası

Islak parçaların malzemesi
Paslanmaz çelik 316L

Diyafram genişlikleri
50, 100, 150 veya 200 mm

Alet bağlantısı
Malzeme EN 837-1'e uygun olarak paslanmaz çelik 316L, adaptör G ½ dişi, kapilere kaynaklı

Kapiler uzantısı
Paslanmaz çelik radyal giriş kapileri 1.4571, gövdeye kaynaklı, zırhlı, paslanmaz çelik zırh malzemesi 1.4301, standart genişlikler: 1, 1.6, 2.5, 4, 5, 6, 7, 8 m
Minimum yay yarıçapı: 30 mm
